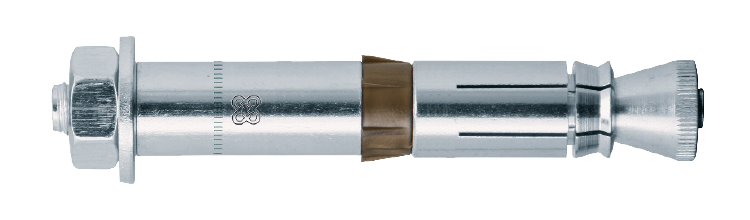

Anclaje de gancho BLS C1, Liebig

ETA evaluado, tornillo de pines, acero

Anclaje de gancho autocompensante único para instalación pesado preinstalado.

Exclusivo anclaje de gancho autocortante automático para instalación con penetración pesada. La solución más sencilla, rápida y potente del mercado. Económico: Sin taladros ni herramientas de instalación especiales. Las fuerzas de expansión mínimas permiten distancias mutuas y de borde pequeñas. A4 para uso interior, exterior e industrial.

Material Acero

Acabado Electrogalvanizado

Medio ambiente Para uso en interiores.

Instrucciones de montaje

Taladre con la broca especificada, cepille y sople hasta que el orificio esté completamente limpio de polvo. Inserte el expansor de seguridad y móntelo con una llave de torque, ajustándolo al par de apriete especificado.

Documento

EJOT 4-010-010011-2020/1

ETA-01/0011

Información del producto

Anclaje de gancho BLS C1, Liebig.pdf

	Artículo	Dimensión	Diametro Ø, mm	Diametro Ø, mm	Longitud, L, mm	Accionamiento Hexagonal
▼	9655200040	16x280	25	M16	280	24

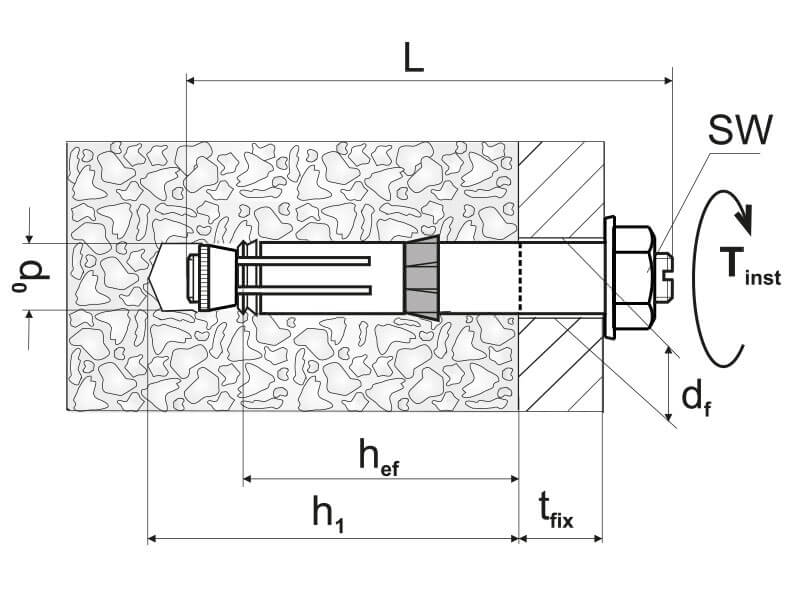

Parámetros de instalación	Número de artículo 9655200040 Dimensión 16x280 Diametro Ø, mm 25 Diametro Ø, mm M16 Longitud, L, mm 280 Accionamiento Hexagonal 24 Montaje máximo, tfix, mm 40 Profundidad mín. de perforación, h1, mm 235 Distancia orificio Ø, df, mm 26 Torque de apriete, Tinst, Nm 180 Profundidad de montaje efectiva, hef, mm 200 Valor de extracción Hormigón C20/25, kN 59,8 Carga de cizallamiento Hormigón C20/25, kN 67,4 Valor de extracción Hormigón agrietado, kN 35,7 Carga de cizallamiento hormigón agrietado, kN 67,4 Material Acero Recubrimiento Elforzinket Tipo de corrosión C1 ETA/DoP EJOT 4-010-010011-2020/1, ETA-01/0011 Piezas por caja 5 Descripción BLS M16-25/200/40 SUPERPLUS	Descargar imagen Ficha del artículo Compartir por correo electrónico
