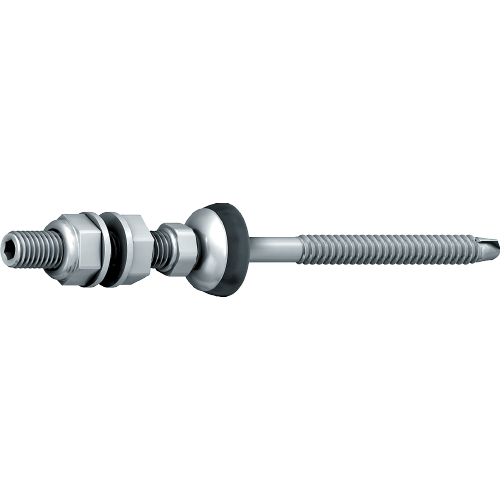

Tornillo Solar JT3-SB

Para fijar instalaciones solares térmicas y fotovoltaicas a subestructuras de acero de 1,5 - 3 mm.

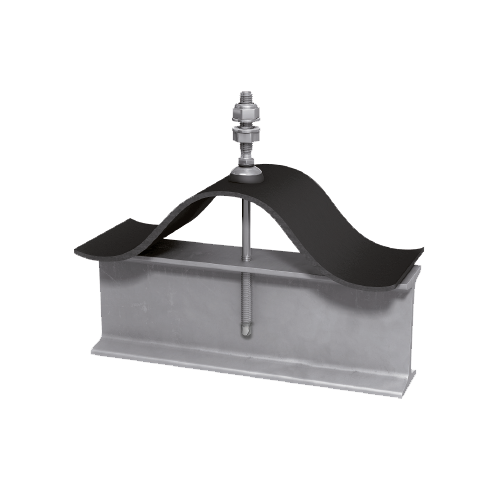

Tornillo de acero inoxidable A2 para instalación de sistemas solares fotovoltáicos a paneles sandwich sobre subestructura de acero. También puede ser utilizado para subestructuras de acero ≥ 3,0 mm si se pretaladra. Con arandela de sellado FZD+arandela
de reparto de acero inoxidable A2. Tuerca hexagonal M10 y tuerca hexagonal de seguridad M10.

Instalación sin necesidad de herramientas especiales.
Sujeción extremadamente segura gracias a la fijación directa a la subestructura.

Material Acero inoxidable A2.

Medio ambiente Para uso en exteriores.

Acabado Accionamiento hexagonal SW5 . Arandela de acero inoxidable con arandela FZD.

Instrucciones de montaje

Se recomienda instalación con broca HSS y punta SW5. Espesor de la subestructura (acero S235 - EN 10025-1) [mm]

Documento

Información del producto

Tornillo Solar JT3-SB.pdf

	Artículo	Dimensión	Diametro Ø, mm	Longitud, L, mm	Punta Broca, mm	Accionamiento Hexagonal	Piezas por caja
▼	3340898905	8,0x85	8,0	85	3	SW5	25
Parámetros de instalación	Número de artículo 3340898905 Dimensión 8,0x85 Diametro Ø, mm 8,0 Longitud, L, mm 85 Punta Broca, mm 3 Accionamiento Hexagonal SW5 Arandela FZD DIN 934 Espesor Fijado 17.0 - 58.0 mm Material Acero inoxidable A2 Tipo de corrosión C3 Piezas por caja 25 Descripción JT3-SB-3-8.0x85/50-FZD	Descargar imagen Ficha del artículo Compartir por correo electrónico
▼	3341198905	8,0x115	8,0	115	3	SW5	25
Parámetros de instalación	Número de artículo 3341198905 Dimensión 8,0x115 Diametro Ø, mm 8,0 Longitud, L, mm 115 Punta Broca, mm 3 Accionamiento Hexagonal SW5 Arandela FZD DIN 934 Espesor Fijado 47.0 - 88.0 mm Material Acero inoxidable A2 Tipo de corrosión C3 Piezas por caja 25 Descripción JT3-SB-3-8.0x115/50-FZD	Descargar imagen Ficha del artículo Compartir por correo electrónico
▼	3341598905	8,0x155	8,0	155	3	SW5	25
Parámetros de instalación	Número de artículo 3341598905 Dimensión 8,0x155 Diametro Ø, mm 8,0 Longitud, L, mm 155 Punta Broca, mm 3 Accionamiento Hexagonal SW5 Arandela FZD DIN 934 Espesor Fijado 87.0 - 128.0 mm Material Acero inoxidable A2 Tipo de corrosión C3 Piezas por caja 25 Descripción JT3-SB-3-8.0x155/50-FZD	Descargar imagen Ficha del artículo Compartir por correo electrónico
▼	3341998905	8,0x195	8,0	195	3	SW5	25
Parámetros de instalación	Número de artículo 3341998905 Dimensión 8,0x195 Diametro Ø, mm 8,0 Longitud, L, mm 195 Punta Broca, mm 3 Accionamiento Hexagonal SW5 Arandela FZD DIN 934 Espesor Fijado 127.0 - 168.0 mm Material Acero inoxidable A2 Tipo de corrosión C3 Piezas por caja 25 Descripción JT3-SB-3-8.0x195/50-FZD	Descargar imagen Ficha del artículo Compartir por correo electrónico
